該模塊為10/100/1000 BASE-T電口SFP收發器,是高性能、低成本的模塊符合IEEE802.3-2002和IEEE802.3ab中規定的千兆以太網和1000BASE-T標準,它支持1000Mbps數據速率,通過非屏蔽雙絞線5類電纜傳輸距離可達到100米。
該模塊支持具有5電平脈沖幅度調制(PAM)信號的1000Mbps全雙工數據鏈路,電纜有四對線,每對線的符號速率為250Mbps。該模塊提供標準的符合SFP MSA的串行ID信息,可通過2線串行CMOS以A0h地址訪問EEPROM協議。物理IC也可以通過地址ACh處的2線串行總線訪問。
產品特點
● 傳輸速率1.25Gbps;
● 支持熱插拔;低損耗;
● 緊湊RJ45連接器;
● EEPROM包含產品信息;I2C訪問;
● 單3.3V電源輸入;
● SFP封裝;符合RoHS標準。
產品應用
● 1.25 Gigabit Ethernet over Cat 5 cable Switch/Router to Switch/Router Link
● 10/100/1000 BASE-T operation in host
● systems with SGMII interface

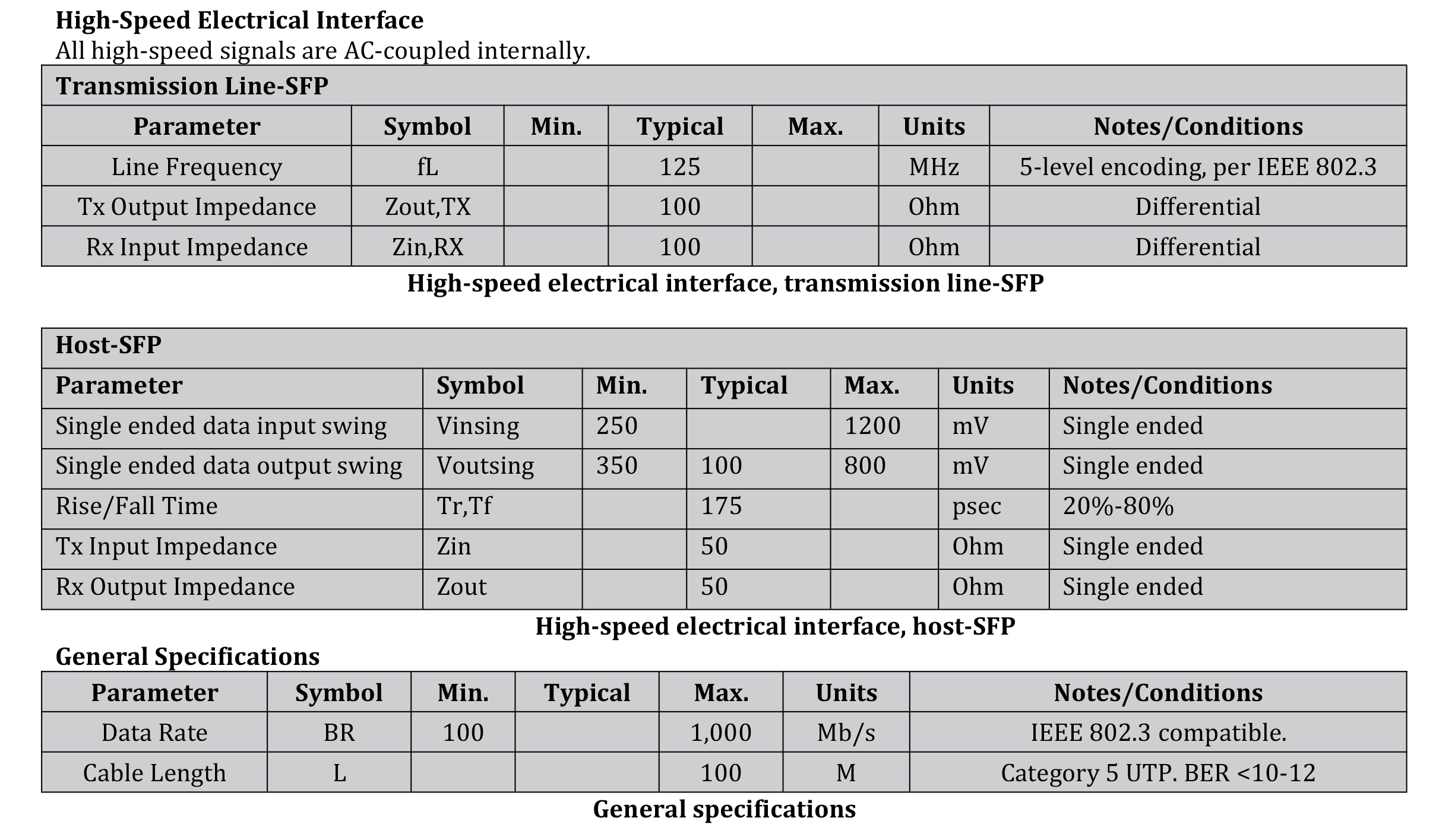

規格參數
